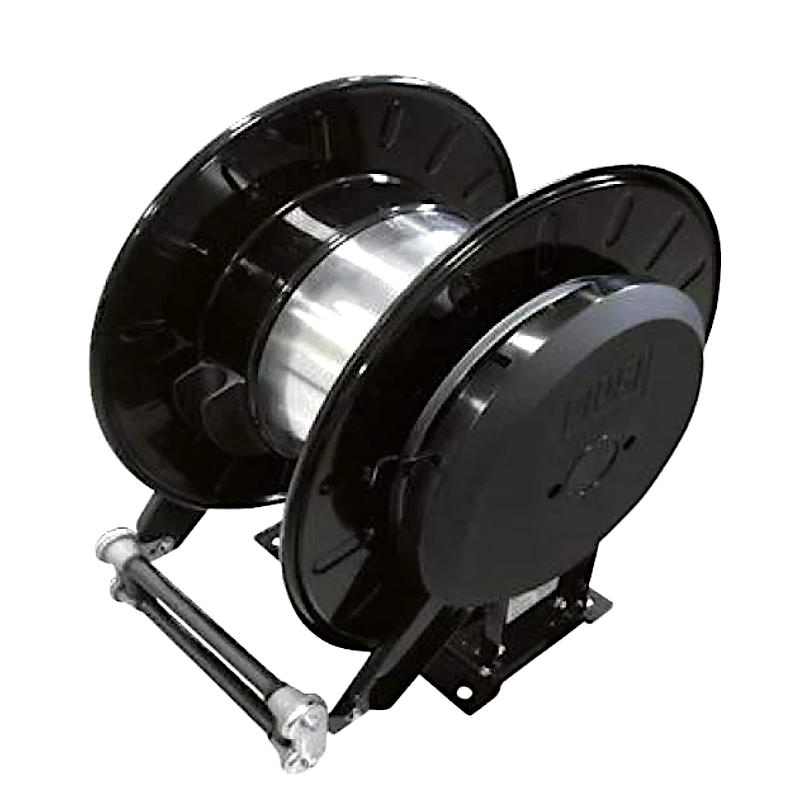

Opis
Zastosowanie i dla kogo
- Wymiana zużytego zwijaka przy sprawnym wężu – mechanizm i bęben zużywają się szybciej niż dobrej jakości przewód, nie ma powodu wyrzucać obu naraz.
- Wąż o niestandardowej specyfikacji – inna odporność chemiczna, przewód do biopaliw, konkretny atest. Fabryczny komplet nie zawsze to zapewni.
- Instalator kupujący wąż w rolce – docina przewód na miejscu dla kilku instalacji naraz, fabryczne odcinki są mu niepotrzebne.
- Instalacja budowana etapami – bęben montujesz teraz, długość węża ustalasz, gdy stanowisko tankowania nabierze ostatecznego kształtu.
Zanim zamówisz – dwie rzeczy, o których warto wiedzieć
Po pierwsze: złącze obrotowe nie wchodzi w skład zestawu. W wariantach z fabrycznym wężem jest w komplecie, tutaj nie. Bez niego przewód będzie się skręcał przy każdym zwinięciu bębna, a to najkrótsza droga do pęknięcia węża w miejscu mocowania. Doliczyć trzeba więc zarówno wąż, jak i złącze – oba mamy w ofercie.
Po drugie: przyłącze wejściowe jest tutaj męskie (M 1″ BSP), podczas gdy w wariantach z wężem – żeńskie. Łatwo to przeoczyć przy zamawianiu reszty osprzętu, a różnica jest realna.
Ile oporu wnosi sam zwijak, a ile wąż
Warto znać tę proporcję przed doborem przewodu. Sam bęben bez węża generuje spadek ciśnienia 0,15 bar przy 60 l/min. Ten sam zwijak z fabrycznym wężem 8 m osiąga 0,6 bar przy tym samym przepływie. Innymi słowy: mniej więcej trzy czwarte całego oporu w układzie bierze się z węża, nie z mechanizmu zwijaka. Dobierając własny przewód, zwróć więc uwagę na jego średnicę wewnętrzną i gładkość – to one zdecydują o tym, ile wydajności pompy realnie dotrze do pistoletu nalewowego.
Najważniejsze cechy
- Pojemność bębna do 8 m węża 3/4″ – katalog producenta podaje wyższy limit konstrukcyjny, ale 8 m to długość, przy której wąż zwija się swobodnie, bez opierania o obrzeże bębna.
- Waga 15 kg – o 4 kg mniej niż ten sam bęben z fabrycznym wężem, co przy montażu na wysokości bywa odczuwalne.
- Ciśnienie robocze do 10 bar, przyłącze wejściowe M 1″ BSP, wyjście na końcówkę węża 3/4″.

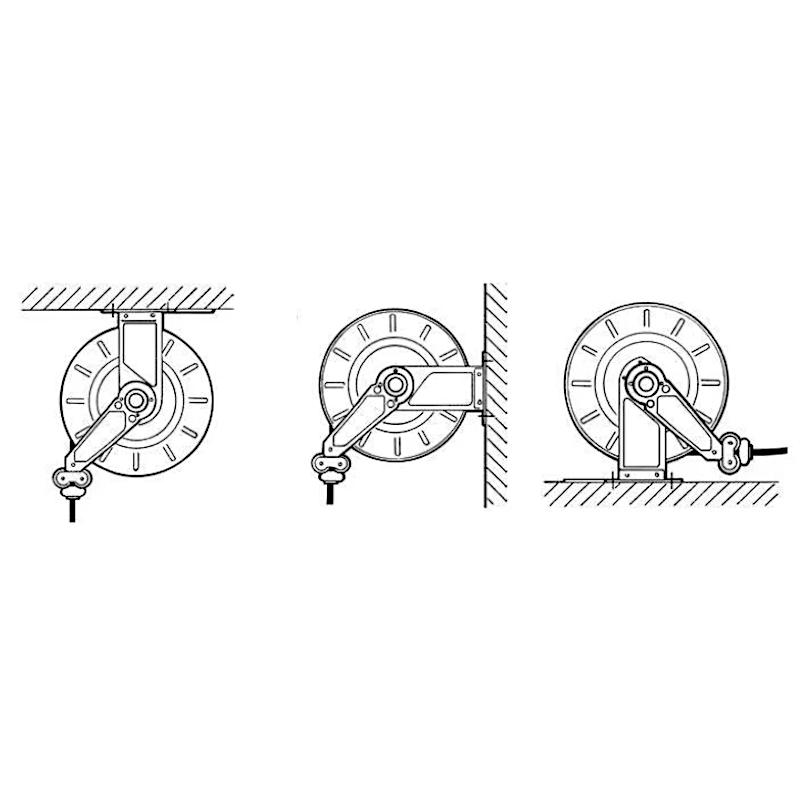

- Trzy konfiguracje montażu – ścienna, sufitowa i podłogowa, z regulowanymi wspornikami ramienia.
- Uczciwa uwaga: jeśli nie masz jeszcze węża i nie zależy Ci na konkretnej specyfikacji, wariant z fabrycznym przewodem i złączem obrotowym w komplecie wyjdzie prościej i najprawdopodobniej taniej niż kompletowanie tego samego z osobnych elementów.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Wąż w zestawie | brak – do nawinięcia własny |
| Maks. długość węża 3/4″ | 8 m |
| Przyłącze wejściowe | M 1″ BSP |
| Wyjście | końcówka na wąż 3/4″ |
| Złącze obrotowe | brak w zestawie |
| Ciśnienie maksymalne | 10 bar |
| Spadek ciśnienia (sam bęben) | 0,15 bar przy 60 l/min |
| Wersja wymiarowa | SMALL |

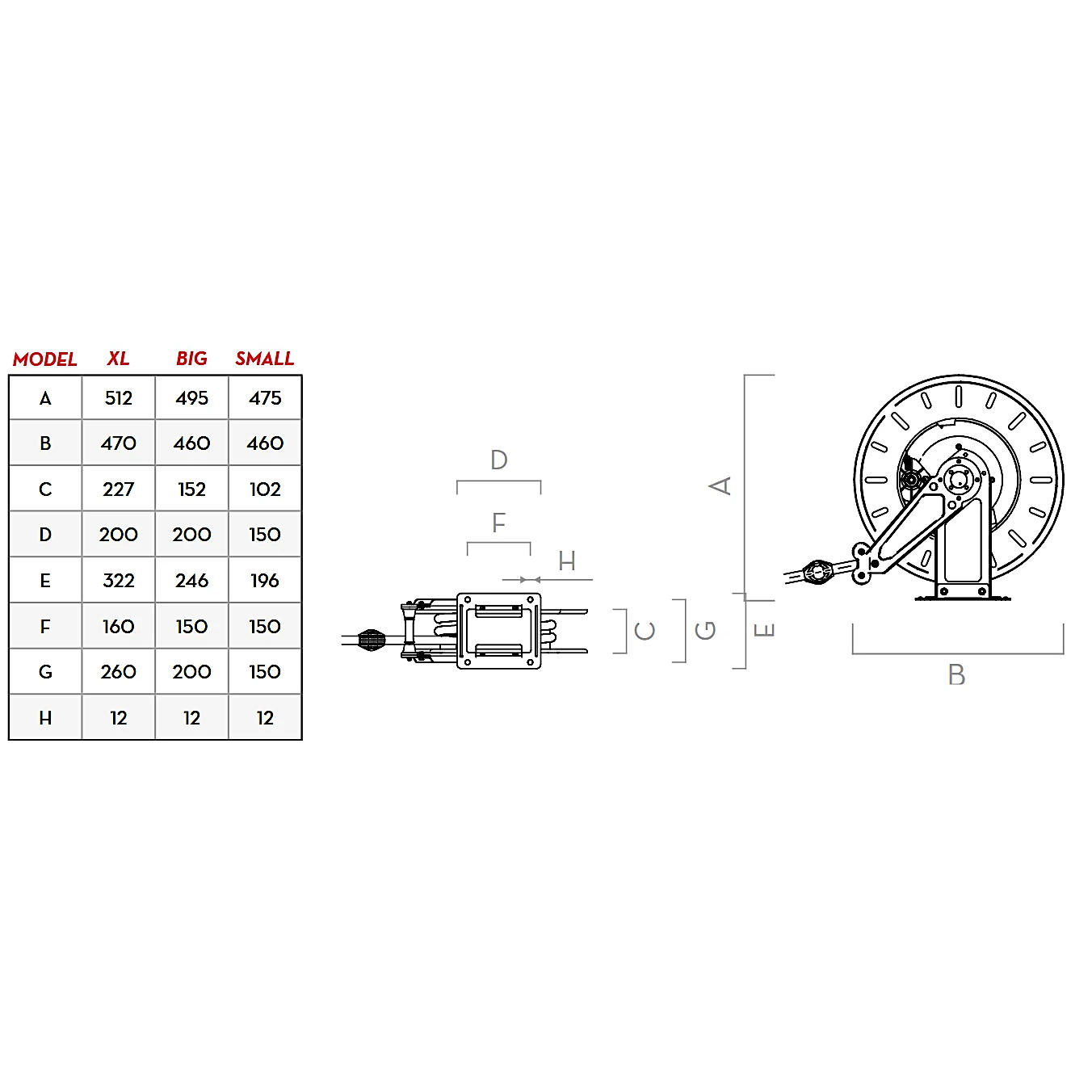

| Wymiary (wys. × szer. × głęb.) | 475 × 460 × 102 mm |
| Rozstaw otworów montażowych | 150 × 150 mm, śr. 12 mm |
| Waga | 15 kg |
| Sposoby montażu | ścienny, sufitowy, podłogowy |
| Producent | Piusi S.p.A., Włochy |
Montaż i bezpieczeństwo
Sam bęben waży 15 kg, ale po nawinięciu węża i napełnieniu układu obciążenie mocowania wzrośnie – projektuj je z zapasem, zwłaszcza przy montażu sufitowym. Otwory montażowe mają rozstaw 150 × 150 mm i średnicę 12 mm. Przy montażu własnego przewodu zwróć uwagę na prawidłowe zamocowanie końcówki i na to, by wąż nawijał się równo, bez zachodzenia na siebie na obrzeżu bębna – nierówne nawinięcie to najczęstsza przyczyna zacinania się mechanizmu. Po zmontowaniu całości sprawdź szczelność połączeń przy ciśnieniu roboczym, zanim zwijak trafi do eksploatacji.
Akcesoria i konfiguracje
Przy tym wariancie dokupienie dwóch elementów jest praktycznie obowiązkowe:
- Złącze obrotowe – nie wchodzi w skład zestawu, a bez niego wąż będzie się skręcał.
- Wąż 3/4″ do oleju napędowego – odpowiedniej długości i o właściwej odporności.
- Zwijak SMALL z fabrycznym wężem 8 m – gotowy komplet, jeśli nie zależy Ci na własnym przewodzie.
- Pistolet nalewowy dopasowany do wybranego węża.
FAQ
Czy naprawdę muszę dokupić złącze obrotowe?
Praktycznie tak. Bez niego przewód skręca się przy każdym zwinięciu bębna, co prowadzi do pękania węża w miejscu mocowania. To niedrogi element, ale pominięcie go kosztuje później znacznie więcej.
Jaki wąż mogę nawinąć na ten bęben?
Przewód 3/4″ przeznaczony do oleju napędowego, o długości do 8 metrów. Zwróć uwagę na średnicę wewnętrzną – to ona w największym stopniu decyduje o oporze przepływu w całym układzie.
Czy opłaca się kupić wariant bez węża, żeby zaoszczędzić?
Tylko jeśli wąż już masz albo potrzebujesz przewodu o konkretnej specyfikacji. Kompletowanie bębna, węża i złącza osobno zwykle nie wychodzi taniej niż gotowy zestaw – ten wariant kupuje się dla swobody doboru, nie dla oszczędności.
Czym ten zwijak różni się od wersji z wężem poza samym przewodem?
Trzema rzeczami: nie ma złącza obrotowego, przyłącze wejściowe jest męskie zamiast żeńskiego, a wyjście to końcówka na wąż zamiast gwintu. Bęben i mechanizm są te same.
Dostawa i zakup
Przy 15 kg wysyłka odbywa się przesyłką gabarytową lub kurierem. Nie masz pewności, czy Twój wąż nada się do nawinięcia albo jakie złącze dokupić? Napisz nam, jaki masz przewód i jaką pompę – sprawdzimy dopasowanie, zanim złożysz zamówienie.
