Opis
Zastosowanie i dla kogo
- Rolnik lub przedsiębiorca kompletujący punkt tankowania ON na własnym terenie – wąż znika po użyciu, nie leży w błocie ani na trawie.
- Firma transportowa lub budowlana z zapleczem tankowania floty – przy kilku tankowaniach dziennie ręczne zwijanie węża realnie się sumuje.
- Producent lub instalator zbiorników paliwowych montujący zwijak bezpośrednio na zbiorniku – kompletny zestaw z wężem i złączem obrotowym, bez kompletowania elementów osobno.
- Warsztat lub serwis maszyn tankujący sprzęt w hali lub pod wiatą – montaż sufitowy całkowicie uwalnia powierzchnię roboczą.
Najważniejsze cechy
- Automatyczne zwijanie sprężynowe z blokadą na żądanej długości – wąż zostaje wysunięty tyle, ile potrzebujesz, i wraca dopiero po zwolnieniu blokady.

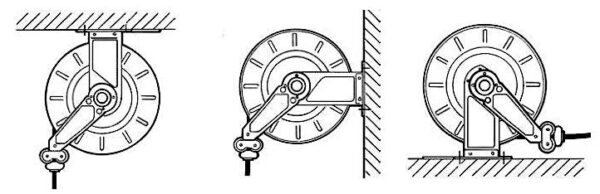

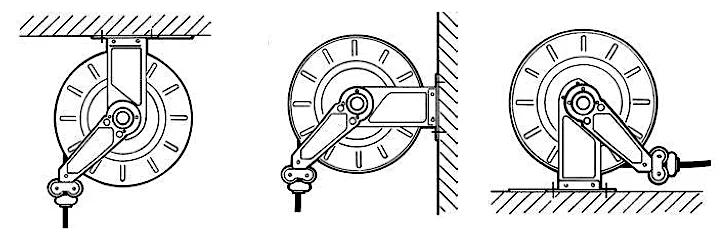

- Trzy konfiguracje montażu – sufitowa (uwalnia podłogę w hali), ścienna (najczęstsza przy zbiornikach i wiatach) i podłogowa (gdy nie ma odpowiedniej ściany). Regulowane wsporniki ramienia pozwalają dopasować kąt wyprowadzenia węża.
- Spadek ciśnienia 0,6 bar przy 60 l/min – konkretna wartość z katalogu producenta, którą warto uwzględnić przy doborze pompy. Zwijak nie jest „przezroczysty” dla układu i realnie zabiera część wydajności.
- Wersja SMALL to konkretny rozmiar bębna (wys. 475 mm, szer. 460 mm, głęb. 102 mm), nie tylko nazwa handlowa – mniejsza i lżejsza od wersji BIG i XL, przystosowana do krótszych węży.
- Złącze obrotowe w zestawie – element, bez którego wąż skręcałby się przy każdym zwinięciu bębna (piszemy o nim szerzej w osobnej karcie produktu).
- Uczciwa uwaga: 8 metrów to najkrótszy wariant w tej rodzinie. Jeśli odległość od zbiornika do tankowanych maszyn przekracza 6–7 m, rozważ wersję z dłuższym wężem – ale pamiętaj, że dłuższy wąż to również większy spadek ciśnienia i większy bęben do zamontowania.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Długość węża | 8 m |
| Średnica węża | 3/4″ |
| Przyłącze wejściowe | F 1″ BSP (ze złączem obrotowym) |
| Przyłącze wyjściowe | M 1″ BSP |
| Ciśnienie maksymalne | 10 bar |
| Spadek ciśnienia | 0,6 bar przy 60 l/min |
| Wersja wymiarowa | SMALL |
| Wymiary (wys. × szer. × głęb.) | 475 × 460 × 102 mm |
| Rozstaw otworów montażowych | 150 × 150 mm, śr. 12 mm |
| Waga | 19 kg |
| Sposoby montażu | ścienny, sufitowy, podłogowy |
| Medium | olej napędowy |
| Producent | Piusi S.p.A., Włochy |
Montaż i bezpieczeństwo
Zwijak waży 19 kg, a w trakcie pracy dochodzi do tego ciężar węża i siła sprężyny – podłoże montażowe musi być odpowiednio nośne. Otwory montażowe o rozstawie 150 × 150 mm i średnicy 12 mm wymagają solidnych kotew, zwłaszcza przy montażu sufitowym. Przed pierwszym uruchomieniem sprawdź szczelność wszystkich połączeń gwintowanych przy ciśnieniu roboczym. Mechanizm sprężynowy jest osłonięty zabezpieczoną zapadką chroniącą dłonie podczas obsługi, ale nie należy puszczać węża gwałtownie z pełnego wysunięcia – prowadź go ręką podczas zwijania.
Akcesoria i konfiguracje
- Złącze obrotowe do zwijaka – zapasowe lub na wymianę, gdy fabryczne zacznie przeciekać.
- Pistolet nalewowy – dobrany do gwintu wyjściowego M 1″ BSP.
- Pompa do ON o wydajności dopasowanej do spadku ciśnienia zwijaka.
- Zbiornik na olej napędowy – jeśli kompletujesz cały punkt tankowania od zera.
FAQ
Czy 8 metrów węża mi wystarczy?
Zmierz odległość od planowanego miejsca montażu zwijaka do najdalszego punktu, w którym będziesz tankować, i dodaj zapas na swobodę manewru. Jeśli wychodzi więcej niż 6–7 m, rozważ dłuższy wariant – wąż nigdy nie powinien być napięty do granicy podczas tankowania.
Czym wersja SMALL różni się od BIG i XL?

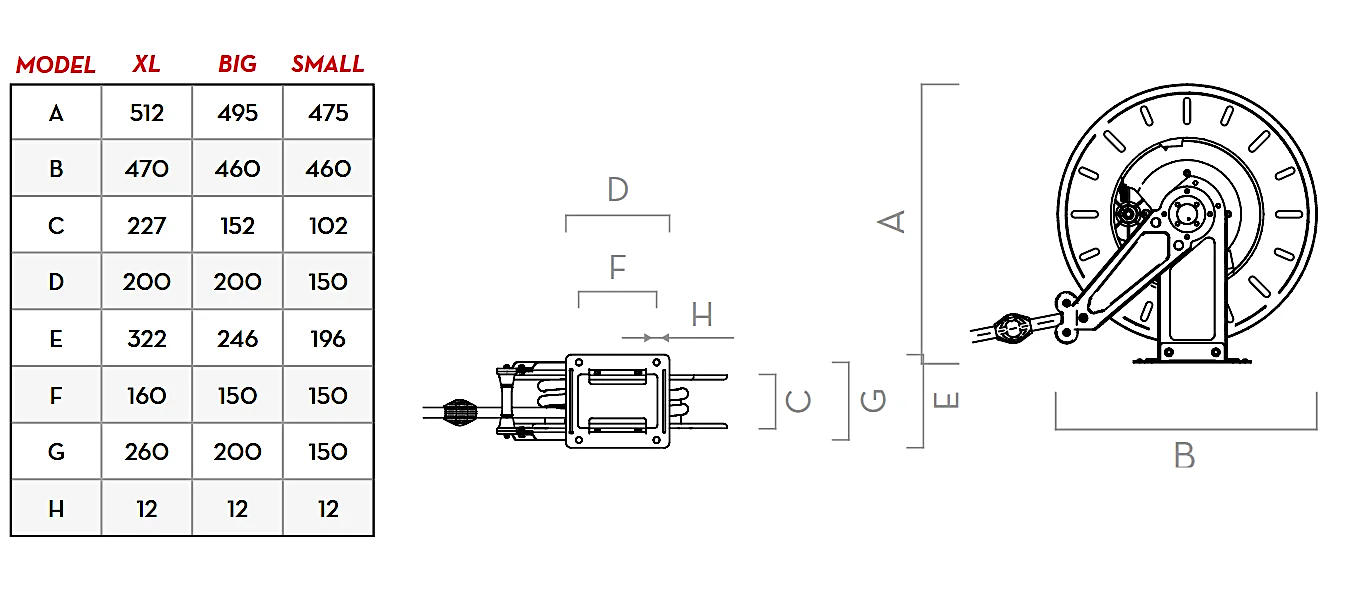

To trzy różne rozmiary bębna. SMALL ma 475 mm wysokości i 102 mm głębokości, BIG odpowiednio 495 i 152 mm, XL – 512 i 227 mm. Większy bęben mieści dłuższy wąż, ale wymaga więcej miejsca i jest cięższy.
Czy mogę zamontować zwijak pod sufitem?
Tak – producent przewiduje trzy konfiguracje: ścienną, sufitową i podłogową. Montaż sufitowy sprawdza się w halach i pod wiatami, gdzie liczy się wolna powierzchnia robocza.
Czy zwijak wpłynie na wydajność mojej pompy?
Tak, w niewielkim stopniu – dla tego modelu spadek ciśnienia wynosi 0,6 bar przy przepływie 60 l/min. Przy doborze pompy warto to uwzględnić, szczególnie jeśli układ ma dodatkowo filtr lub licznik.
Dostawa i zakup
Ze względu na gabaryty i wagę 19 kg zwijak wysyłamy kurierem paletowym lub standardową przesyłką kurierską zależnie od zamówienia. Nie masz pewności, która długość węża i który sposób montażu sprawdzą się w Twojej instalacji? Opisz nam układ zbiornika e-mailem albo zadzwoń – pomożemy dobrać konfigurację przed zakupem.
